Utilisation des ANNEAUX DE MESURE DE TEMPERATURE
Anneaux de mesure de température pour :
• mesurer la température en se plaçant dans les mêmes
conditions que le produit
• contrôler l'homogénéité de la température
dans le four
Les anneaux de mesure de température, en matériau céramique
sont identifiés par une couleur selon la place de température
à laquelle ils sont utilisables. Nous fournissons avec chaque livraison
une table de conversion (Diamètre de l'anneau - Température
d'anneau) établie lors de la fabrication et qui n'est valable que
pour même lot. Un numéro porté sur chaque anneau permet
d'identifier le lot. Les anneaux sont repartis, par groupe, suivant les
températures à mesurer :
• groupe 1 - plage de mesure 850 à 1100° C couleur verte
• groupe 2 - " " 970 à 1200° C couleur rosé
• groupe 3 - " " 1100 à 1400°C couleur bleue
• groupe 4 - " " 1350 à 1500°C couleur jaune
• groupe 5 - " " 1450 à 1750° C couleur blanche
Les anneaux peuvent être déposés à n'importe
quel endroit dans le four, soit directement sur les produits cuire,
soit sur les supports de cuisson.
Ils sont posés, de préférence, sur un lit de poudre
d'alumine fine, pour éviter toute adhérence pendant leur phase
de retrait, ainsi qu'un éventuel collage, pouvant intervenir à
des températures supérieures à 1350° C, qui auraient
une influence néfaste sur les résultats de la mesure.
Il faut également éviter d'utiliser des supports pouvant former
avec les anneaux un composant fusible.
Après cuisson, les diamètres des anneaux sont mesurés
avec un micromètre ayant de préférence une point arrondie.
Nous déconseillons l'emploi de micromètres classiques pour
éviter une mesure sur toute la largeur del'anneau car la déformation
sur les bords pourrait éventuellement entraîner des erreurs
de 2 à 3 °C.
Nous proposons deux modèles de micromètres avec support, un
modèle digital (type D) et un modèle numérique (type
N) qui ont été spécialement conçus pour positionner
correctement et facilement l'anneau de température. Ce montage permet
d'améliorer la précision et la reproductibilité de
la mesure.
 Le temps
de passage dans le four, montée en température, palier et
refroidissement compris, doit être au moins de 2 heures. Pour des
temps de cuisson / frittage plus courts, les anneaux peuvent se fissurer
ce qui entraîne des résultats imprécis.
Il s'agit d'une mesure comparative. La vitesse de montée en
température, mais également le palier température maxi
influencent les résultats, mais dans des proportions moins importantes
qu'avec les montres céramiques traditionnelles.
Ils sont fournis avec une courbe de conversion dimension après
cuisson/température de cuisson étalonnée par lot dans
les conditions suivantes :
- atmosphère normale
- montée / descente en température : +/- 2°C/mm

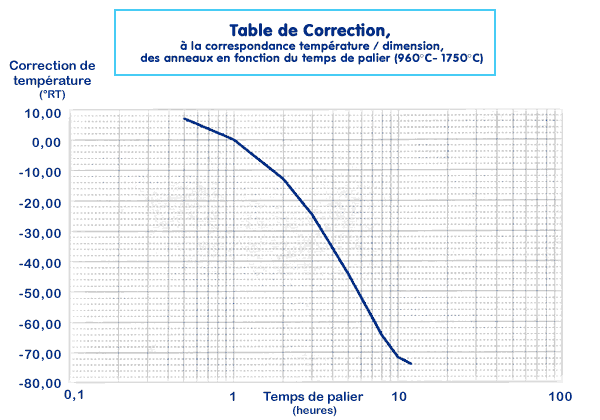

- palier : 1h ( cf : courbe de correction pour temps de palier différents)
Conditionnement : - Par pack de 15 anneaux .
- Quantité minimale de livraison : 4 packs soit 60 anneaux.
|
