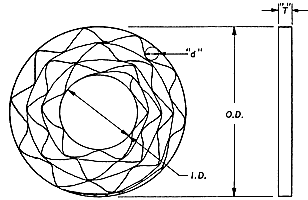

Spécifications des grilles pour
séparations
électromagnétique de matériaux humides
( en pouces 1"=2,54cm) |
| |
pour
modèles |
I.D |
O.D |
"T" |
"d" |
nb de grilles par empilement |
de taille
unique |
de tailles
alternées |
31
&
33
|
1+1/8" |
2+9/16" |
5/32" |
5/32" |
26 |
|
| 3/16" |
3/16" |
22 |
| 3/16"WN |
1/4" |
22 |
41
42
43
|
1+5/8" |
3+3/4" |
5/32" |
5/32" |
26 |
|
| 3/16" |
3/16" |
22 |
9 |
| 1/4" |
1/4" |
16 |
10 |
| 1/2" |
1/2" |
7* |
|
51
52
53
|
2+1/8" |
5+9/16" |
5/32" |
5/32" |
26 |
|
| 3/16" |
3/16" |
22 |
9 |
| 1/4" |
1/4" |
16 |
10 |
| 1/2" |
1/2" |
7* |
|
61
62
63
64
|
3+1/8" |
8+1/4" |
5/32" |
5/32" |
38 |
|
| 3/16" |
3/16" |
32 |
13 |
| 1/4" |
1/4" |
24 |
13 |
| 1/2" |
1/2" |
10* |
|
71
72
73
74
|
4+1/8" |
11+3/4" |
5/32" |
5/32" |
41 |
|
| 3/16" |
3/16" |
35 |
14 |
| 1/4" |
1/4" |
26 |
14 |
| 1/2" |
1/2" |
11* |
|
82
83
83NI
85NI
|
3+1/8" |
17+5/8" |
1/4" |
5/32" |
30 |
15 |
|
|
| 1/4" |
3/16" |
30 |
15 |
15 |
|
| 1/4" |
1/4" |
30 |
|
15 |
10 |
| 1/2" |
1/2" |
16 |
|
|
10 |
* avec des espaceurs |
| |

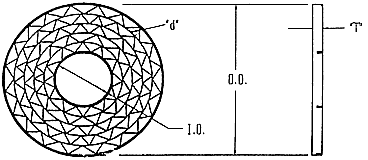

pour
modèles |
I.D |
O.D |
"T" |
Nb de grilles par empilements |
| taille unique |
tailles alternées |
241
242
243
|
.562"
(1.427cm) |
3.812"
(9.683cm) |
5/64" |
42 |
21
21 |
|
|
| 5/32" |
42 |
| " |
|
|
20
20 |
| 3/16" |
35 |
261
262
263 |
1.062"
(2.698cm) |
8.375"
(21.273cm) |
5/64" |
73 |
36
36 |
|
|
| 5/32" |
73 |
| " |
|
|
33
33 |
| 3/16" |
60 |
71
72
73 |
1.962"
(4.984cm) |
11.812"
(30.003cm) |
5/64" |
42 |
21
21 |
|
|
| 5/32" |
42 |
| " |
|
|
20
20 |
| 3/16" |
35 |
| " |
|
|
14
14 |
| 1/4" |
26 |
|
| |

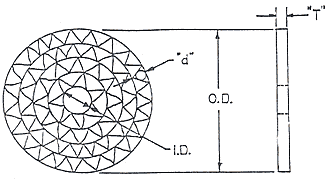

--> Grilles pour séparateurs à sec, modèle
83
 |
empilement de grilles de taille unique
| I.D |
O.D |
"T" |
"d" |
Nb de grilles
/empilement |
| 3+1/8" |
17+5/8" |
3/16" |
5/32" |
38 |
| 3/16" |
38 |
| 1/4" |
1/4" |
30 |
| 1/2" |
1/2" |
16 |
Empilement de grilles alternées |
| "d" |
Nb de grilles
/empilement |
5/32"
et 3/16" |
19 |
| 19 |
3/16"
et 1/4" |
16 |
| 16 |
3/16"
et 1/2" |
11 |
| 11 |
|
| "d" |
Nb de grilles
/empilement |
5/32"
et 1/4" |
16 |
| 16 |
5/32"
et 1/2" |
11 |
| 11 |
1/4"
et 1/2" |
10 |
| 10 |
|
|
| |
--> grilles pour modèle 93
|
| |
| I.D |
O.D |
"T" |
"d" |
nb de grilles |
| 4+1/8" |
25+3/4" |
1/4" |
5/32" |
38 |
| 1/4" |
3/16" |
38 |
| 1/4" |
1/4" |
38 |
| 1/2" |
1/2" |
20 |
|
| |
  |
