Séparateurs électromagnétiques
pour liquides, matériaux secs & gaz
-- > Grilles type à lames
Introduction Grilles / Grilles type humide / Grilles spéciales




  Spécifications des grilles pour séparations
électromagnétique de matériaux secs
( en pouces 1"=2,54cm)

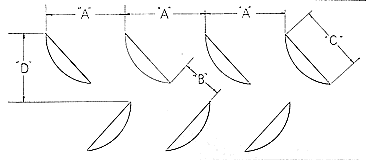

n° Modèles "A" "B" "C" "D" nb de lames/grilles nb de grilles
/ empilement		 Largeur standard
des espaceurs		 Longueur totale de
bord par grille		 Longueur totale de
bord par empilement
68V 11/16" 7/16" 1" 15/16" 10 7 3/4" 132"
(335.28cm) 		924"
(2346.96cm)
31/32" 1/2" 1" 15/16" 8 7 3/4" 96"
(243.84cm) 		672"
(1706.88cm)
1+3/16" 5/8" 1+1/4" 1+5/16" 6 5 1" 72"
(182.88cm) 		320"
(812.8cm)
1+3/16" 5/8" 1+1/2" 1+9/16" 6 4 1" 72"
(182.88cm) 		288"
(731.52cm)
1+13/16" 1" 1+1/2" 1+9/16" 4 4 1" 48"
(121.92cm) 		192"
(487.68cm)
88V 13/16" 9/16" 7/8" 15/16" 20 10 3/4" 528"
(1341.12cm) 		5280"
(13411.2cm)
31/32" 1/2" 1" 15/16" 17 10 3/4" 468"
(1188.72cm) 		4680"
(11887.2cm)
1+5/8" 1/2" 1+1/2" 1+5/32" 10 7 1" 276"
(701.04cm)		 1932"
(4907.28cm)
1+3/4" 13/16" 2" 1+3/8" 9 5 1" 252"
(640.08cm) 		1260"
(3200.4cm)
2+3/4" 1+1/16" 2" 1+1/2" 6 4 1" 168"
(426.72cm) 		672"
(1706.88cm)
