- SPECIFICATIONS
ENTREE Courant Alternatif
VOLTS .....................115/230
HERTZ..........................50/60
AMPERES.................3,5/1,75
MODEL..........................S3B |
SORTIE Courant Continu
VOLTS ......................115
AMPERES.....................3
TRAVAIL............Continu
SERIE......... A4683(Séries) |
- INTRODUCTION
1. Généralités
Ce manuel contient des informations relatives à la description,
au fonctionnement et à la maintenance du redresseur IRP Systems'.
Si un autre équipement est utilisé avec cet appareil,
il sera nécessaire de se référer au manuel pour
chaque pièce spécifique de l'équipement, afin de
procéder à une installation correcte.
2. Réception et Manipulation
Enlever avec précautions l'emballage de protection de la machine
et inspecter les éventuels dommages causés durant le transport.
Toute réclamation pour perte ou dommages ayant été
causé durant le transport, doit être remplie par l'acheteur
avec le transporteur. Une copie du bon de chargement doit être
fournie avec la réclamation. Les réclamations concernant
le redresseur doivent être accompagnées du numéro
du modèle et du numéro de la série,
LIRE TOUTES LES INSTRUCTIONS AVEC ATTENTION AVANT DE FAIRE FONCTIONNER
LA MACHINE.
3. Spécifications
Les spécifications relatives à chaque modèle de
redresseur IRP sont situées sur la plaque frontale de l'unité.
- INSTALLATION
1. Ligne d' alimentation
Se référer à la plaque de l'appareil pour un branchement
correct de 1' alimentation. Ces spécifications signalent les
exigences relatives au bon fonctionnement.
2. Emplacement
Le redresseur doit être placé dans un endroit où
la circulation d'air à l'intérieur de 1' appareil se fait
convenablement. Le redresseur est refroidi par la convection normale
de l'air. Avec ce système, les poussières ont moins de
chance d'être aspirées. Placer l'appareil dans un endroit
où la quantité de poussières est minimum, cela
diminuera considérablement l'entrée de corps étrangers
dans la machine, ce qui à terme permet d'améliorer la
durée de vie du redresseur.
Un entretient préventif facile consistant à retirer le
couvercle et à chasser les accumulations de poussières
du redresseur, améliorera aussi de beaucoup la durée de
vie de l'unité. Pour plusieurs raisons, il est préférable
de placer 1' appareil de manière à pouvoir ouvrir le couvercle
sans gène.
3. Premier branchement de l'alimentation
Avertissement : - Avant de procéder au premier branchement, vérifier
la compatibilité entre toutes les caractéristiques électriques
de 1' alimentations et celles requises par 1' appareil.
a. Le redresseur fonctionne en monophasé et doit être
alimenté en courant monophasé du voltage indiqué
sur T appareil, Le diamètre des fils sera déterminé
par l'intensité maximale du courant alternatif en ampères,
inscrite sur la plaque du constructeur. Brancher l'alimentation du courant
aux bornes AC de l'appareil marquées L1 et L2.
Attention - Tenir les fils éloignés des
sources générants de la chaleur.
Brancher la terre à la prise marquée GRD sur le bornier
AC. L'autre extrémité doit être reliée à
une terre adaptée et conforme aux spécifications électriques
locales.
b.Certains modèles ont une ligne pré-installée.
Dans ce cas il n'est pas nécessaire de brancher une alimentation
supplémentaire au bornier AC. Le câble devra être
brancher à une prise de courant convenable. Assurez-vous que
l'alimentation concorde bien en fréquence et voltage avec les
indications de la plaque de l'appareil.
4. Connexion de la sortie PC (courant continu)
a. Il est recommandé que les câbles de sortie DC
soient les plus courts possibles et qu'ils supportent l'ampérage
du courant. La résistance des câbles DC et des branchements
causent une chute de tension qui doit être ajouter à la
tension requise pour l'appareil. Une résistance excessive des
câbles peut entraîner une surcharge et une réduction
du courant de sortie du redresseur,
b. Les sorties DC du terminal sont marquées (+) positif et (-)
négatif, et sont situées à la base , près
du panneau arrière. Assurez-vous que le branchement est correct
et bien serré.
c. Certains modèles ont un câble de sortie DC installé
sur le devant de l'appareil. Dans ces cas il n'est pas nécessaire
de brancher des lignes de sortie DC supplémentaires, Assurez-vous
que la fiche et le cordon supportent l'ampérage indiqué
sur la plaque de l'appareil.

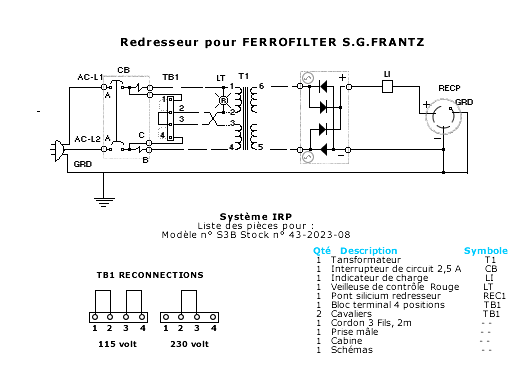

- AJUSTEMENT DU VOLTAGE
Ligne AC
Un bloc terminal avec des cavaliers, permet le branchement des autres
voltages AC marquées sur la plaque de l'appareil. Le voltage
le plus bas devra avoir ces cavaliers entre les numéros 1-3 et
2-4, Le plus élevée devra avoir les deux cavaliers entre
les numéros 2 et 3. L'appareil est livré avec le branchement
pour le plus haut voltage, sauf spécification contraire.
- FONCTIONNEMENT
Avant de mettre en marche le redresseur, assurez-vous que tous les couvercles
sont en position et fixés.
Avertissement - La mise en route de cet équipement
avec des panneaux déplacés est dangereuse et doit être
prohibée.
1. Efficacité du cycle
L'efficacité du redresseur se mesure par le pourcentage de périodes
successives de 10 minutes (ou comme spécifié) pendant
lesquelles 1' appareil peut marcher à un courant de sortie donné.
2. Appareils de mesure
S'ils sont fournis, ils sont reliés en interne à la sortie.
Le voltmètre DC mesurera la différence de potentiel du
courant continu disponible . L'ampèremètre DC mesurera
l'intensité du courant sortant du redresseur.
3. Voyant
S' il est fourni, allumé, il indique que le circuit de l'unité
est - branché (ON) et que l'appareil est sous tension.
4. Interrupteur
L' interrupteur en position ON met sous tension le redresseur
et le courant continu est alors disponible en sortie.
Mettre l'interrupteur en position OFF coupe l'alimentation du
redresseur.
Avertissement - Mettre l'interrupteur en position
OFF ne coupe pas le courant alternatif sur la ligne d' alimentation
jusqu' à l'interrupteur.
5. Indicateur de charges
Cet indicateur est à la base un ampèremètre qui
mesure l' intensité du courant continu.
Il indique que le courant continu circule quand l'aiguille est dans
la section verte. S'il n'y a pas de flux de courant continu, l'aiguille
est dans la section rouge.
- ENTRETIENT
Le redresseur IRP a été conçu et construit pour
être parmi les équipements les plus robustes que l'on trouve
dans l'industrie et ainsi fournir des années de services sans
problèmes, Un petit entretient préventif, améliorera
considérablement sa durée de vie. Il est recommandé
de le nettoyer et de l'inspecter au moins deux fois par an, Dans le
cas ou il très sollicité ou utilisé dans un environnement
agressif, il est recommandé de l'inspecter tous les 3 mois. L'inspection
et le nettoyage doivent se dérouler comme suit :
Avertissement - Mettre l'interrupteur en position OFF
ne coupe pas le courant alternatif sur la ligne d' alimentation jusqu'
à l'interrupteur.
1. Débrancher la ligne d' alimentation, l'interrupteur
principal étant en position OFF.
2. N'utiliser aucune lame ou instrument pointu lors du contrôle
des composants internes, ceci causerait des dommages et court-circuiterait
les circuits des bobines du transformateur ou tout autre partie électriquement
isolée.
3. Contrôler visuellement les problèmes potentiels
et de dommages de l'unité avant de procédé au soufflage
complet du redresseur, en utilisant une faible pression, Enlever toutes
les poussières et accumulations de saletés qui sont la
principale cause de dysfonctionnement du redresseur.
4. Inspecter toutes les connections électriques, s'assurer
qu'elles sont propres et bien fixées. Ne pas trop les serrer
car cela peut être la cause de futurs problèmes.
- En cas de problèmes
Avertissement - Seules des personnes autorisées
et expérimentées doivent réparer le redresseur.
|
Problèmes :
|
Causes probables :
|
| A. Pas de courant de sortie. |
1. Ligne d' alimentation débranchée.
2. Pas de puissance entrante.
3. La ligne d'alimentation fait sauter les fusibles.
4. L'interrupteur de circuit est en position OFF. |
| B. La ligne principale fait sauter les fusibles. |
1. Branchement de la ligne incorrect.
2. Fils électriques endommagés. |
| C. Sortie d'un voltage bas. |
1. Mauvais voltage d'entrée.
2. Câbles d'entrée d'une taille insuffisante.
3. Elément redressant défectueux.
4. Connexion ouverte du redresseur. |
| D. Perte de rendement quand chargé. |
1. Surcharge qui saute l'interrupteur.
2. Branchement mal serrés.
3. Interrupteur défectueux |
NOTE
Si des composants de remplacement sont nécessaires, toujours
utiliser le même type que les originaux.
|
